Rangkaian Sistem (tidak) Minimum (Evaluation Board) AT89C2051 dan AT89C4051

Mungkin kita lebih familier dengan istilah Rangkaian Sistem Minimum AT89C2051, tapi kali ini rangkaian yang saya hadirkan bukan hanya sebuah Rangkaian Sistem Minimum AT89C2051 melainkan lebih dari itu. Rangkaian ini lebih pantas disebut Evaluation Board AT89C2051 dan AT89C4051.

Beberapa kelebihan dari Rangkaian Sistem Minimum AT89C2051 / Evaluation Board AT89C2051 dan AT89C4051 yang saya hadirkan kali ini adalah, mendukung hardware-hardware dibawah ini:

• RS-232 interface, DB-9
• Header for LCD display
• I2C, PCF8574 I/O extender
• AT24C04, I2C EEPROM

Download PCB dan Skematik Diagram

Mengubah Windows XP menjadi Mac OS X

Masih setia dengan Widows XP? tapi pasti kamu bosan dengan tampilan themes Windows XP yang memang cukup membosankan. Pernah kepikiran mengubah tampilan Windows XP menjadi tampilan se-elegan Mac OS X? Nah kali ini saya menemukan program transformation pack yang bisa mengubah tampilan Windows XP menjadi mirip dengan tampilan Mac OS X. Program tersebut adalah Leopard-X.

Leopard-X mampu membuat tampilan Windows XP menjadi tampilan bergaya Apple Mac. Leopard-X merupakan kumpulan dari program Leopard-X visual style (4 variations), Leopard-X styler, Leopard-X Mac search skin, Leopard-X Dock skin & Wallpapers. Tampilan Windows XP mu akan berubah menjadi Mac OS X, lihat saja screenshoot-nya dibawah ini
Download Leopard-X disini

install Google Android di PC / Notebook Menggunakan Google Anrdroid Live CD

Google Android adalah sistem operasi buatan Google yang cukup populer di dunia smartphone. Bahkan kabarnya, semua vendor ponsel siap mengadopsi Google Android kecuali Nokia.

Ternyata Google Android tidak hanya dapat diinstal di Smartphone, PC atau laptop anda juga dapat di install Google Android lo... Caranya adalah dengan menggunnakan Google Android Live CD. Karena ini adalah Live CD, kamu ga perlu menginstallnya ke hardisk, cukup menikmatinya lewat CD aja.

Kamu bisa mengunjungi website pengembang Google Android disini

Kamu bisa mendownload Google Android Live CD disini:

	liveandroidv0.2.iso.001

liveandroidv0.2.iso.002

(gabungkan dengan HJSplit)

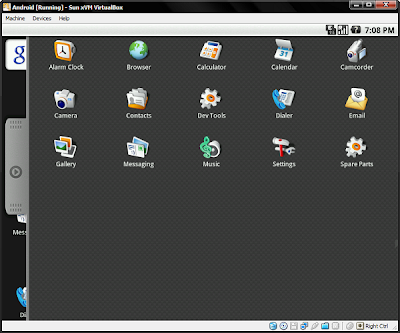

Google Android Live CD Screenshoot:
Download Google Android via Blogsdna

Opera 10 Portable untuk Flashdisk

Opera merupakan salah satu browser yang paling populer didunia. Sekarang Opera telah mencapai versi 10 dengan menggunakan codename Peregrine. Opera 10 mempunyai beberapa fitur-fitur terbaru, antara lain inline spell checker, auto update, automated crash reporting, opera mail dan lain-lain.

Kalau kamu mau mencoba Opera 10 tanpa menginstall di komputermu, kamu dapat menggunakan Opera 10 Portable yang bisa dijalankan langsung adri flashdisk-mu. Kamu dapat mendownload Opera 10 Portable di link di bawah ini:

Download Opera 10 Portable

Mengganti Windows 7 Logon Screen

Ada sebuah software sederhana yang bisa digunakan untuk mengganti Logon Screen Windows 7. Program tersebut adalah Logon Controller. Kamu bisa mengganti tampilan gambar di Logon Screen Windows 7 dengan gambar apa saja asalkan formatnya jpg atau jpeg.


Download Logon Controller disini

Download Yahoo Messenger 10 Portable

Yahoo Messenger 10 versi beta sudah diluncurkan. Di postingan kali ini bukan membagikan Yahoo Messenger 10 versi beta, tapi Yahoo Messenger 10 beta Portable.

Salah satu keuntungan menggunakan Yahoo Messenger 10 beta Portable adalah, kamu bisa menjalankannya tanpa harus meng-uninstall Yahoo Messenger versi sebelumnya. Yahoo Messenger 10 beta Portable cukup kamu simpan saja di flashdisk, dan karena portable, jadi kamu tidak perlu menginstall software ini, klik 2 kali pada program aplikasinya, selanjutnya kamu bisa berchating ria dengan temanmu.

Download Yahoo Messenger 10 beta Portable disini

Countdown ( Pencacah Mundur ) Timer Menggunakan AT89c2051

Sebuah count-down (Pencacah mundur) timer sederhana menggunakan display LED yang mampu mencacah dalam beberapa menit dan detik. Tiga tombol dibawah LED digunakan untuk mengeset menit, detik dan tombol kontrol start/stop. Bila pencacahan telah selesai maka Alarm Buzzer akan berbunyi dan display LED menampilkan angka Nol. Alarm Buzzer akan berhenti berbunyi dengan menekan tombol start/stop. Rangkaian count-down (Pencacah mundur) timer dibangun menggunakan microcontoller keluarga mcs-51 yaitu AT89c2051.

Gambar Rangkaian count-down (Pencacah mundur) timer menggunakan AT89c2051.

Source code.

;@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

;PROGRAM FOR TIMER

;@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

include REG_52.PDF

RB0 EQU 000H ; Select Register Bank 0

RB1 EQU 008H ; Select Register Bank 1 ...poke to PSW to use

;%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

; PORT DECLERATION

;%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

DIS_A EQU P1.5

DIS_B EQU P1.4

DIS_C EQU P1.3

DIS_D EQU P1.1

DIS_E EQU P1.2

DIS_F EQU P1.6

DIS_G EQU P1.7

DIS1 EQU P1.0

DIS2 EQU P3.7

DIS3 EQU P3.5

DIS4 EQU P3.4

START EQU P3.0

STOP EQU P3.1

RESETS EQU P3.2

BUZZER EQU P3.3

DSEG ; This is internal data memory

ORG 20H ; Bit adressable memory

COUNT: DS 1

SPEED: DS 1

VALUE_1: DS 1

VALUE_2: DS 1

VALUE_3: DS 1

VALUE_4: DS 1

NUMB1: DS 1

NUMB2: DS 1

NUMB3: DS 1

NUMB4: DS 1

SEC: DS 1

MIN: DS 1

FINAL: DS 1

FIN: DS 1

TENS: DS 1

STACK DATA 3FH

;%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

CSEG AT 0 ; RESET VECTOR

;---------==========----------==========---------=========---------

; PROCESSOR INTERRUPT AND RESET VECTORS

;---------==========----------==========---------=========---------

ORG 00H ; Reset

JMP MAIN

ORG 000BH ;Timer Interrupt0

JMP REFRESH

;---------==========----------==========---------=========---------

; Main routine. Program execution starts here.

;---------==========----------==========---------=========---------

MAIN:

MOV PSW,#RB0 ; Select register bank 0

MOV SP,STACK

MOV SPEED,#00H

MOV COUNT,#00H

CLR DIS1

CLR DIS2

CLR DIS3

CLR DIS4

MOV TMOD,#01H ;enable timer0 for scanning

MOV TL0,#00H

MOV TH0,#0FDH

SETB ET0

SETB EA

SETB TR0 ;Start the Timer

MOV VALUE_1,#15H

MOV VALUE_2,#15H

MOV VALUE_3,#15H

MOV VALUE_4,#15H

CLR BUZZER

TOP1: SETB START

JB START,$

SETB BUZZER

MOV SEC,#00H

MOV MIN,#00H

TOP:

SETB STOP

MOV R3,#05H ;1 SEC DELAY

REP3: MOV R1,#0BFH

REP2: MOV R2,#0FFH

REP1: JNB STOP,TIM_STOP1

DJNZ R2,REP1

DJNZ R1,REP2

CLR BUZZER

DJNZ R3,REP3

INC SEC

MOV A,MIN

CJNE A,#04H,FGV1

MOV A,SEC

CJNE A,#40,FGV1

SETB BUZZER

CALL DELAY

CLR BUZZER

CALL DELAY

SETB BUZZER

AJMP DOWN1

TIM_STOP1: AJMP TIM_STOP

FGV1: MOV A,MIN

CJNE A,#09H,FGV2

MOV A,SEC

CJNE A,#40,FGV2

SETB BUZZER

CALL DELAY

CLR BUZZER

CALL DELAY

SETB BUZZER

AJMP DOWN1

FGV2:

MOV A,MIN

CJNE A,#14,FGV3

MOV A,SEC

CJNE A,#40,FGV3

SETB BUZZER

CALL DELAY

CLR BUZZER

CALL DELAY

SETB BUZZER

AJMP DOWN1

FGV3:

MOV A,MIN

CJNE A,#19,FGV4

MOV A,SEC

CJNE A,#40,FGV4

SETB BUZZER

CALL DELAY

CLR BUZZER

CALL DELAY

SETB BUZZER

AJMP DOWN1

FGV4:

MOV A,MIN

CJNE A,#24,FGV5

MOV A,SEC

CJNE A,#40,FGV5

SETB BUZZER

CALL DELAY

CLR BUZZER

CALL DELAY

SETB BUZZER

AJMP DOWN1

FGV5:

MOV A,MIN

CJNE A,#29,FGV6

MOV A,SEC

CJNE A,#40,FGV6

SETB BUZZER

CALL DELAY

CLR BUZZER

CALL DELAY

SETB BUZZER

AJMP DOWN1

FGV6:

DOWN1:

MOV A,SEC

CJNE A,#60,DCF1

MOV SEC,#00H

INC MIN

SETB BUZZER

MOV A,MIN

CJNE A,#60,DCF1

MOV MIN,#00H

DCF1: MOV R2,SEC

ACALL HEX2BCD

MOV VALUE_4,R3 ;MOV LSB TO DISPLAY

MOV VALUE_3,R4

MOV R2,MIN

ACALL HEX2BCD

MOV VALUE_2,R3 ;MOV LSB TO DISPLAY

MOV VALUE_1,R4

AJMP TOP

TIM_STOP:

SETB BUZZER

CALL DELAY

CLR BUZZER

JNB STOP,$

CALL DELAY

JB STOP,$

SETB BUZZER

CALL DELAY

CLR BUZZER

MOV SEC,#00H

MOV MIN,#00H

MOV VALUE_1,#15H

MOV VALUE_2,#15H

MOV VALUE_3,#15H

MOV VALUE_4,#15H

AJMP TOP1

;&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

; 7 SEGMENT DISPLAY ROUTINE

;&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

DISP:

MOV R2,SPEED

CJNE R2,#00H,AAS1

CLR DIS_A

CLR DIS_B

CLR DIS_C

CLR DIS_D

CLR DIS_E

CLR DIS_F

SETB DIS_G

RET

AAS1: CJNE R2,#01H,AS2

CLR DIS_B

CLR DIS_C

SETB DIS_A

SETB DIS_D

SETB DIS_E

SETB DIS_F

SETB DIS_G

RET

AS2: CJNE R2,#02H,AS3

CLR DIS_A

CLR DIS_B

CLR DIS_D

CLR DIS_E

CLR DIS_G

SETB DIS_C

SETB DIS_F

RET

AS3: CJNE R2,#03H,AS4

CLR DIS_A

CLR DIS_B

CLR DIS_C

CLR DIS_D

CLR DIS_G

SETB DIS_E

SETB DIS_F

RET

AS4: CJNE R2,#04H,AS5

CLR DIS_B

CLR DIS_C

CLR DIS_F

CLR DIS_G

SETB DIS_A

SETB DIS_D

SETB DIS_E

RET

AS5: CJNE R2,#05H,AS6

CLR DIS_A

CLR DIS_C

CLR DIS_D

CLR DIS_F

CLR DIS_G

SETB DIS_B

SETB DIS_E

RET

AS6: CJNE R2,#06H,AS7

CLR DIS_A

CLR DIS_C

CLR DIS_D

CLR DIS_E

CLR DIS_F

CLR DIS_G

SETB DIS_B

RET

AS7: CJNE R2,#07H,AS8

CLR DIS_A

CLR DIS_B

CLR DIS_C

SETB DIS_D

SETB DIS_E

SETB DIS_F

SETB DIS_G

RET

AS8: CJNE R2,#08H,AS9

CLR DIS_A

CLR DIS_B

CLR DIS_C

CLR DIS_D

CLR DIS_E

CLR DIS_F

CLR DIS_G

RET

AS9: CJNE R2,#09H,AS10

CLR DIS_A

CLR DIS_B

CLR DIS_C

CLR DIS_D

CLR DIS_F

CLR DIS_G

SETB DIS_E

RET

AS10: CJNE R2,#15H,AS11 ;symbol for -

SETB DIS_A

SETB DIS_B

SETB DIS_C

SETB DIS_D

SETB DIS_E

SETB DIS_F

CLR DIS_G

RET

AS11: CJNE R2,#16H,AS12 ;switch off all disp

SETB DIS_A

SETB DIS_B

SETB DIS_C

SETB DIS_D

SETB DIS_E

SETB DIS_F

SETB DIS_G

RET

AS12: MOV SPEED,#00H

AJMP DISP

;**********************************************************

; INTRRUPT ROUTINE TO REFRESH THE DISPLAY

;**********************************************************

REFRESH:

PUSH PSW ; save current registerset

MOV PSW,#RB1

PUSH ACC

INC COUNT

MOV R4,COUNT

QA1: CJNE R4,#01H,QA2

MOV SPEED,VALUE_1

SETB DIS1

CLR DIS2

CLR DIS3

CLR DIS4

CALL DISP

AJMP DOWN

QA2: CJNE R4,#02H,QA3

MOV SPEED,VALUE_2

CLR DIS1

SETB DIS2

CLR DIS3

CLR DIS4

CALL DISP

AJMP DOWN

QA3: CJNE R4,#03H,QA4

MOV SPEED,VALUE_3

CLR DIS1

CLR DIS2

SETB DIS3

CLR DIS4

CALL DISP

AJMP DOWN

QA4: CJNE R4,#04H,QA5

MOV SPEED,VALUE_4

CLR DIS1

CLR DIS2

CLR DIS3

SETB DIS4

CALL DISP

AJMP DOWN

QA5: MOV COUNT,#01H

MOV R4,COUNT

AJMP QA1

DOWN: MOV TL0,#0FFH

MOV TH0,#0F0H

POP ACC

POP PSW

RETI

;**********************************************************

DELAY:

MOV R1,#0FFH

RAP2: MOV R2,#0FFH

RAP1: NOP

DJNZ R2,RAP1

DJNZ R1,RAP2

RET

;**********************************************************

Hex2BCD:

MOV R1,#00H ; MSByte

MOV R3,#00D

MOV R4,#00D

MOV R5,#00D

MOV R6,#00D

MOV R7,#00D

CALL H2B

RET

H2B: MOV B,#10D

MOV A,R2

DIV AB

MOV R3,B ;

MOV B,#10 ; R7,R6,R5,R4,R3

DIV AB

MOV R4,B

MOV R5,A

CJNE R1,#0H,HIGH_BYTE ; CHECK FOR HIGH BYTE

SJMP ENDD

HIGH_BYTE:

MOV A,#6

ADD A,R3

MOV B,#10

DIV AB

MOV R3,B

ADD A,#5

ADD A,R4

MOV B,#10

DIV AB

MOV R4,B

ADD A,#2

ADD A,R5

MOV B,#10

DIV AB

MOV R5,B

CJNE R6,#00D,ADD_IT

SJMP CONTINUE

ADD_IT:

ADD A,R6

CONTINUE:

MOV R6,A

DJNZ R1,HIGH_BYTE

MOV B, #10D

MOV A,R6

DIV AB

MOV R6,B

MOV R7,A

ENDD: RET

END

Sumber: http://www.8051projects.info/proj.asp?ID=61
